شناخت هرچه بهتر قطعات کولینگ تاور موجب می شود که در هنگام بروز مشکلات تشخیص بهتری جهت رفع موارد داشته باشیم. در این مقاله محتوایی سعی بر این شده است که به واکاوی موضوعات مختلف در خصوص اجزای اصلی و فرعی در مرحله تولید برج خنک کننده بپردازیم.

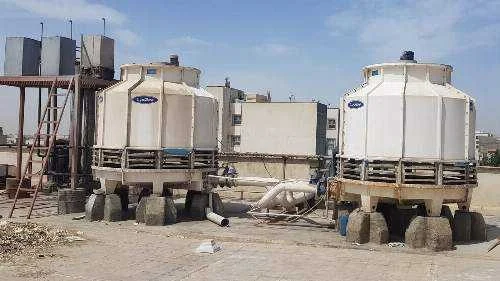

اجزای اصلی تشکیل دهنده برجهای خنک کننده
این قطعات یا قسمتها قالباً در انواع کولینگ تاورهای مدار باز و مدار بسته کاربرد دارند و عدم کاربری آنها در بخشهای داخلی اجتناب ناپذیر است. به عنوان مثال شما نمی توانید یک را فاقد سیستم هوادهی یا هوارسانی فرض کنید. دلیل این موضوع هم این است که هدف اصلی یک برج خنک کن ایجاد جریان هوا جهت تماس آب به صورت مستقیم یا غیر مستقیم می باشد.
بنابراین سیستم هوادهی که خود شامل بخش های مختلفی است یکی از اجزای اصلی تشکیل دهنده انواع برج خنک کاری محسوب می گردد. در زیر لیست کاملی از اجزای اصلی کولینگ تاور را مشاهده می نمایید.
اجزای بدنه برج خنک کننده فایبرگلاس
دیواره یا پنل برج خنک کن سازه اصلی تشکیل دهنده بدنه دستگاه بوده که نقش محافظتی در برابر باد و ورود گردوغبار را دارد. سازندگان کولینگ تاور برای ساخت پنلها عموماً از متریال فایبر گلاس که الیاف حصیری و سوزنی است استفاده می کنند. این الیاف ها در ساختار فایبرگلاس با بکارگیری رزینهای چسبنده ایروفتالیک قوام پیدا نموده و مستحکم تر می شوند.
ضخامت این بخش از اعضای برج خنک کن بین 4 تا 8 میلی متر در نظر گرفته می شود. به منظور عایق بندی در مقابل هوا و آب در قسمتهای میانی از چسب پلی اورتان بهره می جوییم. پنل در بدنه برج خنک کننده بالای لوورها قرار گرفته و معمولاً فلنچ های ورودی بر روی آنها نصب می گردد.
این بخش یکی از حیاتی ترین اجزای اصلی بدنه فایبرگلاس برج خنک کننده محسوب می گردد. فن دک یکی از قطعات بظاهر ساده ولی بسیار مهم است که مانند دود کش در بالای دستگاه قرار گرفته و هوای اشباع و داغ را خارج می کند. علاوه بر این موضوع یکنواختی جریان هوا با توجه به ساختار گلویی مانند آن در این جز امکان پذیر شده است. وظیفه جانبی این قطعه همچنان محافظت اجزای اصلی هوادهی همانند پروانه، کاهش سرعت و سایر قطعات را نیز عهده دار است.
در بسیاری از انواع برجهای مکعبی فایبرگلاس یا حتی مخروطی این قطعه همانند اتصالی بوده که سایر بخشهای بدنه را به یکدیگر وصل می نماید. ستونی ها ظاهری عمود به مانند نبشی با اندازه های بزرگ با بالهای 25 سانتی می باشند. به دلیل تحمل وزن بالا قطعات فن دک این بخش باید دارای ضخامت بالایی باشد و با حساسیت زیادی تولید گردد. ستونی ها اغلب دارای ساختاری فایبرگلس بوده و ضخامتی بالاتر از 5 میلی متر دارند. این قطعات ارتفاعی معادل مجموع ارتفاع پنل و لوور دارند.
وظیفه این بخش از اعضای برج خنک کاری مکش میزان مشخصی از هوای خشک و خنک از طرفین به داخل می باشد. ساختار ظاهری لوور یا کرکره هایی هست از متریال فایبرگلاس یا گالوانیزه و یا شکلی مشابه لانه زنبور داشته و در میان فریمی فایبرگلاس یا فلزی نصب می شوند. در هر صورت لوورها به طور معمول در بخش واسطه بین تشتک و پنلها نصب شده و از طرفین به ستونی ها مهار می شوند.
اجزای جانبی برج خنک کننده
- پکینگ یا پرکن های ایجاد سطح:
- قطره برگردان یا المیناتور:
اسپری نازلها در اغلب اکثریت انواع برجهای خنک کننده تیپ مکعبی فایبرگلاس یا فلزی مورد کاربرد قرار می گیرند. وظیفه اصلی نازل یا افشانک در برج خنک کن پاشیدن آب داغ بر روی پکینگها و تماس آنها با جریان هوای مکشی یا دهشی فن به حساب می آید. نازلهای پاششی عمدتاً سیستم ثابتی در پاشش دارند و به دو دسته تحت فشار و ثقلی تقسیم بندی می شوند.
سیستم پاشش آب در برج های خنک کننده مخروطی فایبرگلاس از نوع چرخان یا دورانی می باشد. قطعه ای که وظیفه چرخش و پاشش آب به نقاط مختلف را عهده پذیر است نام دارد. آبگردان ها اغلب به دلیل پاشش آب تحت فشار از متریال های فلزی همچون آلومینیوم یا برنج طراحی و تولید می شوند.
جریان آب داغ ورودی به نازل یا آب پخش کن ها توسط این بخش میان اجزای مختلف کولینگ تاور توزیع می گردد. این قسمت مثل رگهای خونی بدن خون را به قلب و سایر اعضای مهم انتقال می دهد.
کمربندهای دور لوله با هدف اتصال فی ما بین لوله و نازل در انواع برج های خنک کننده مکعبی بکار برده می شوند. بست کمربندی عموماً بر رو لوله توسط دو المان نر و مادگی پیچ شده و نازلها نیز بر روی آن رزوه می گردند.
تغذیه انرژی مورد نیاز جهت چرخش پروانه و ایجاد جریان هوا در میان پکینگ برج خنک کننده بر عهده موتور یا مولد انرژی مکانیکی قرار دارد. موتورهای برق با مصرف میزان معینی انرژی الکتریکی سبب ایجاد گشتاور مورد نیاز برای چرخیدن فن خواهند شد.
-
فن یا پروانه سیستم هوادهی:
ایجاد تلاطم در هوا و جابجایی آن در بین اجزای مختلف برج خنک کننده بر عهده این عضو می باشد. در دو تیپ محوری یا حلزونی با هدف ایجاد فشار نسبی در هوا و انتقال آن به بخش پکینگها سبب خنک تر شدن آب می شوند.
-
سیستم کاهنده دور یا انتقال قدرت:
گشتاور یا نیروی مکانیکی ایجادشده در دینام توسط شافت و بلبرینگ در دو نوع گیربکس یا تسمه ای به پروانه انتقال می یابد. بسیاری از انواع ظرفیت های بالا در برج خنک کننده از اجزای این بخش بهره می جویند.
فلنچ ورودی و خروجی، سرریز، تخلیه و فلنچ شناور آب جبرانی از اصلی ترین اجزای مورد کاربری در برجهای خنک کننده به شمار می آیند. بسیاری از سازندگان این قطعات را در بخش واحد تراشکاری تهیه کرده و در کولینگ تاورهای تولیدی خود بکار می برند.
در بسیاری از محیطهای صنعتی بالا بودن حجم گرد و غبار محیطی و آلاینده های موجود در هوا موجب اختلال در عملکرد برج خواهد شد. فیلترهای هوای ورودی از ورود بخش اعظمی از این موارد جلوگیری می نماید. فیلترهای هوای ورودی قالباً از متریال آلومینیوم به صورت توری همانند هودهای آشپزخانه بکار می روند.
خودداری از یخ زدگی آب در تشتک تجمیع توسط یک المنت هیتر به همراه ترموستات صورت می پذیرد. بسیاری از تولیدکنندگان کولینگ تاور در تولیدات برج های مدار باز خود از این بخش تحت عنوان محافظتی استفاده می کنند. توان مصرفی المنت بکار رفته در تشتک برج خنک کن وابسته به حجم آب داخل تشتک متفاوت خواهد بود.
اواپراتور در چیلر را اگر دیده باشید شامل شبکه ای از لوله های باریک فلزی بوده که سیال با گذر از داخل آنها در تماس با هوا یا آب خنک می شود. کویل های سرمایشی عمدتاً از لوله های مسی یا آلومنیوم با ضریب تبادل حرارتی بالا طراحی می کنند.
