در مجموع باترفلای ولو از جمله تجهیزاتی است که در صنعت بسیار کاربرد دارد و با برند ها و متریال مختلف در بازار موجود می باشد.
شیر پروانه ای ویفری عملکردی به گونه ی ساندویچی عمل میکند و بدنه آن شیار یا سوراخی برای اتصال دارد. این شکل اتصال از نظر اقتصادی به صرفه تر از نوع لاگ است، همچنین سنگینی اجزای سیستم لوله کشی به بدنه شیر پروانه ای به طور مستقیم وارد نمیشود. اما نکته قابل توجه برای شیر پروانه ای ویفری این است که از این شیر تحت عنوان شیر ایزوله نمیتوان در سیستم استفاده کرد.

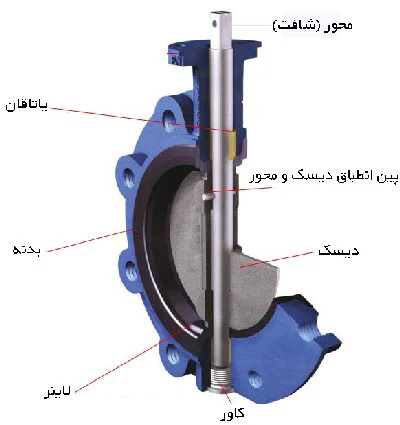

بدنه شیر پروانه ای:
بدنه باید از جنس یک آلیاژ محکم و مقاوم ساخته شده باشد تا دیگر اجزای شیر را که در آن جای داده شده ایمن باشند. رایج ترین اشکال اتصال بدنه ویفری و لاگ است. بدنه در واقع محل اتصال شیر به سیستم لوله کشی است.
صندلی یا نشیمنگاه شیر پروانه ای:
ممکن است صندلی از نوع نرم یا فلزی و یا به شکل پوشاننده کامل بدنه و دیسک باشد ولی صندلی غالبا به بدنه شیر چسبیده و جنس آن از پلیمر با متریال متفاوت ساخته میشود. چون حالت لاستیکی و ارتجاعی دارد، فیکس شدن صندلی و لبه دیسک باید کاملا درست و بی نقص اتفاق بیافتاد تا شیر کاملا بسته شود.
برای آگاهی از آخرین لیست قیمت و خرید اتواع شیر آلات صنعتی می توانید با شماره تماس 09122805383 در ارتباط باشید.
دیسک شیر پروانه ای:
در شیرهای پروانه ای دیسک از اهمیت بالایی برخوردار است زیرا عامل اصلی قطع یا وصل شدن جریان، دیسک است. انواع دیسک که در شیرهای پروانه ای بستگی به استم و نوع چرخش دارند در نهایت با هدف ارتقا سطح کیفیت جریان و گشتاور عملیاتی هستند. همچنین چون دیسک به سمت صندلی حرکت میکند، بسته به قدرت صندلی و گرانول های موجود در جریان، اکثرا شیر پروانه ای میتواند در صنایعی که سیالات جامد دارند هم استفاده شود.
البته در یا جهت قطع و وصل جریان و باز و بسته شدن شیر نیاز به حرکت خطی دیسک در شیر است، این در حالی است که در و شیر پروانه ای حرکت به صورت دورانی و چرخشی خواهد بود.
ساقه یا استم شیر پروانه ای:
ساقه یا استم بخشی از باترفلای ولو که طراحی تک محور یا دو بخشی دارد (استم دو بخشی). در طراحی های کارآمد غالبا استم باید با واسطه در تماس باشد، بنابراین بسیار مهم است که جنس استم از نوع سازگار و مقاوم ساخته شود که با توجه به هزینه و ویژگی هایی که مد نظر کارفرماست باید بهترین جنس استم در سیستم انتخاب شود، البته باید به این نکته هم توجه داشت که ساقه باید دارای توان کافی برای جابه جایی دیسک یا پلاگ را (به منظور باز و بسته کردن شیر) داشته باشد. قرارا گیری ساقه بین اهرم یا عملگر و دیسک می باشد.
برای ممانعت از نشتی در قسمتی از باترفلای ولو که آب بندی شده، باید یک روکش یا آستر مقاوم در سطح ساقه وجود داشته باشد.
